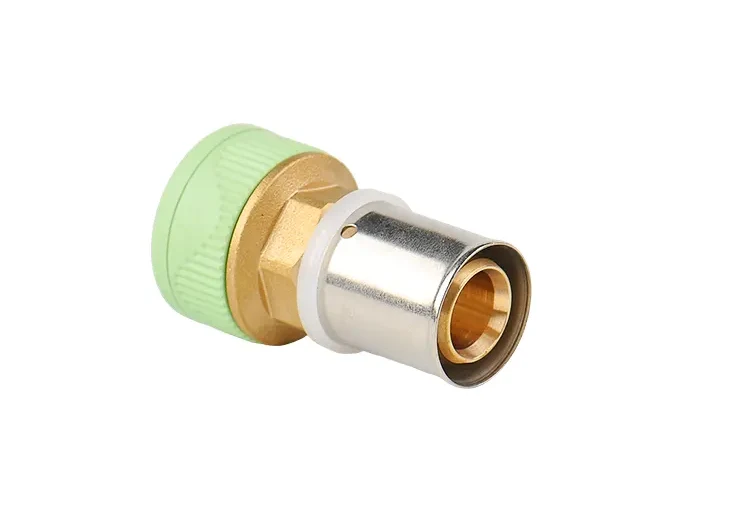

এই ফিটিং দুটি প্রমাণিত সংযোগ প্রযুক্তিকে একক ইউনিটে একত্রিত করে। একটি স্থায়ী, লিক-প্রুফ সীল তৈরি করতে একটি প্রান্তে একটি স্ট্যান্ডার্ড প্রেস-ফিট কাঠামো নিয়োগ করা হয় - বিশেষ সরঞ্জামগুলির মাধ্যমে সংকুচিত হয়৷ অন্য প্রান্তে একটি টুল-মুক্ত দ্রুত-সংযোগ নকশা রয়েছে যা সহজে বিচ্ছিন্নকরণ এবং পুনঃব্যবহারের অনুমতি দেয়, ব্রাস কম্বাইন্ড প্রেস-ফিট এবং কুইক কানেক্ট জয়েন্টকে রক্ষণাবেক্ষণ এবং অস্থায়ী সিস্টেম সামঞ্জস্যের জন্য আদর্শ করে তোলে। ফিটিংটি উচ্চ-ঘনত্ব, সীসা-মুক্ত ডিজেডআর পিতলের একক টুকরো থেকে নকল করা হয়েছে, যার অভ্যন্তরীণ সিলিং খাঁজ রয়েছে এবং সিএনসি-র মাধ্যমে যন্ত্রযুক্ত দাঁত লক করা হয়েছে। এতে ডুয়াল ইপিডিএম ও-রিং এবং একটি স্টেইনলেস স্টিল অ্যান্টি-স্লিপ লকিং রিং অন্তর্ভুক্ত করা হয়েছে, উভয় প্রান্তে স্বাধীন ডুয়াল-লেয়ার লিক সুরক্ষা নিশ্চিত করে যা লিক ছাড়াই চাপের ওঠানামা এবং তাপীয় সাইক্লিং সহ্য করে।
|

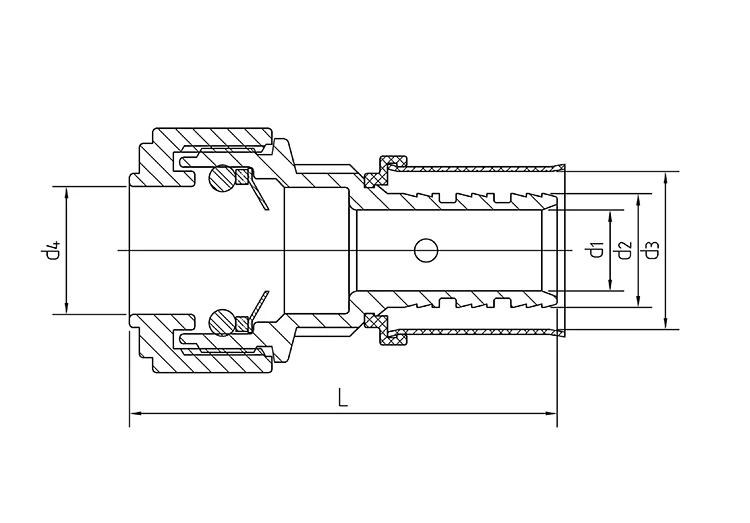

পণ্যের আকার |
অ্যালুমিনিয়াম প্লাস্টিক কম্পোজিট পাইপ টি |
d1 |
d2 |
d3 |
d4 |
L |
পণ্য সামগ্রী |
|||
|
16 মিমি-16 মিমি |
2.0 মিমি |
7.5 |
11.80 |
16.5 |
16.5 |
56.5 |
CW617 |
পিই |
SUS304 |
ইপিডিএম |
|
20 মিমি-16 মিমি |
2.0 মিমি |
10.5 |
15.80 |
20.5 |
16.5 |
56.5 |
||||
|
25 মিমি-16 মিমি |
2.0 মিমি |
15.0 |
19.80 |
25.5 |
16.5 |
64 |
||||
|
25 মিমি-20 মিমি |
2.0 মিমি |
15.0 |
19.80 |
25.5 |
20.5 |
66.5 |
||||
|
25 মিমি-25 মিমি |
2.5 মিমি |
15.0 |
19.80 |
25.5 |
25.5 |
70.8 |
||||
সীসা-মুক্ত DZR ব্রাস বিলেট থেকে নকল, উপাদানটি ঘন এবং ছিদ্রমুক্ত। এটি জলের প্রবাহের সময় ক্ষতিকারক পদার্থের ক্ষরণ এবং পানীয় জলের পাইপিংয়ের মানগুলি পূরণ করতে প্রতিরোধ করে।
অভ্যন্তরীণ বৈশিষ্ট্যগুলি—সিলিং গ্রুভস, প্রেস-ফিট চ্যানেল, দ্রুত-সংযুক্ত লকিং দাঁত, এবং সন্নিবেশ জোন-সহ CNC-এর মাধ্যমে নির্ভুল-মেশিন করা হয়। টাইট ডাইমেনশনাল সহনশীলতা প্রেস-ফিট এবং দ্রুত-সংযুক্ত সংযোগ উভয়ের জন্যই সামঞ্জস্যপূর্ণ ব্যস্ততা নিশ্চিত করে।
পিতলের বডি, সিল এবং স্টেইনলেস স্টিলের লকিং রিংগুলি উত্পাদনের আগে লবণ স্প্রে জারা এবং বার্ধক্য পরীক্ষা করে। তারা অক্সিডেশন, মরিচা এবং স্কেল বিল্ডআপ প্রতিরোধ করে, এমনকি আর্দ্র পাইপ শ্যাফ্টে বা তাপীয় সাইক্লিং অবস্থার অধীনেও।
একপাশে একটি প্রমিত প্রেস-ফিট ইন্টারফেস রয়েছে। শিল্প-মানক সরঞ্জামগুলি ব্যবহার করে সংকুচিত করা হলে, এটি একটি স্থায়ী, সুরক্ষিত সংযোগ তৈরি করতে পাইপের উপর লক হয়ে যায়, এটি প্রধান পাইপলাইন বিভাগগুলির জন্য আদর্শ করে যার জন্য বিচ্ছিন্নতা ছাড়াই দীর্ঘমেয়াদী ফিক্সেশন প্রয়োজন।
কুইক-কানেক্ট সাইডে একটি স্প্রিং-লোডেড লকিং মেকানিজম রয়েছে, যা টুল-মুক্ত সন্নিবেশ এবং অপসারণের অনুমতি দেয়। ব্রাস কম্বাইন্ড প্রেস-ফিট এবং কুইক কানেক্ট জয়েন্ট পুনঃব্যবহারযোগ্য এবং রক্ষণাবেক্ষণ পয়েন্ট, অস্থায়ী চাপ পরীক্ষা এবং শাখা লাইন পরিবর্তনের জন্য উপযুক্ত।
প্রেস-ফিট এবং দ্রুত-কানেক্ট উভয় প্রান্তই স্বাধীন, উচ্চ-স্থিতিস্থাপক EPDM সিলিং রিং দিয়ে সজ্জিত। দ্রুত-সংযোগের প্রান্তে একটি অতিরিক্ত স্টেইনলেস স্টীল অ্যান্টি-স্লিপ লকিং রিং অন্তর্ভুক্ত রয়েছে। প্রতিটি প্রান্ত একটি জল-আঁটসাঁট বাধা তৈরি করে, এটি নিশ্চিত করে যে একদিকে সিল ব্যর্থতা অন্য দিকে পাইপলাইনের সাথে আপস করে না।
EPDM সিলিং রিংগুলি চরম তাপমাত্রা সহ্য করে এবং উপাদানের অবক্ষয় প্রতিরোধ করে। উচ্চ-তাপমাত্রার জল সঞ্চালন (যেমন আন্ডারফ্লোর হিটিং) এবং পর্যায়ক্রমে গরম এবং ঠান্ডা জল সরবরাহ জড়িত পরিবেশে দীর্ঘমেয়াদী ব্যবহারের সময় এগুলি টেকসই এবং শক্ত হওয়া বা ফাটল প্রতিরোধী থাকে।
দ্রুত-সংযোগ পোর্টটিতে একটি সমন্বিত স্টেইনলেস স্টিল অ্যান্টি-স্লিপ লকিং রিং রয়েছে। পাইপ ঢোকানোর পরে, রিংটি পাইপের প্রাচীরকে নিরাপদে আঁকড়ে ধরতে শক্ত করে, কার্যকরভাবে জলের চাপ বৃদ্ধি বা পাইপলাইনের কম্পনের কারণে শিথিল হওয়া রোধ করে।
এই সম্মিলিত প্রেস-ফিট এবং দ্রুত-কানেক্ট জয়েন্টের দ্বৈত-স্তর সিলিং কাঠামো স্বয়ংক্রিয়ভাবে তাপীয় প্রসারণ এবং সংকোচনের সাথে খাপ খায়। এটি ঘন ঘন চাপের ওঠানামা এবং তাপমাত্রা সাইকেল চালানোর অবস্থার অধীনে একটি আঁটসাঁট সীল বজায় রাখে, ফুটো এবং চাপ হ্রাস সমস্যাগুলি দূর করে।
স্ট্যান্ডার্ড প্রেস-ফিট ফিটিংগুলি স্থায়ী সংযোগের জন্য, যখন দ্রুত-সংযুক্ত ফিটিংগুলি অস্থায়ী ব্যবহারের জন্য, ঠিকাদারদের উভয় প্রকারের স্টক করতে হয়। এই "টু-ইন-ওয়ান" ফিটিং উভয় পরিস্থিতিই কভার করে, ইনভেনটরি SKU সংখ্যা হ্রাস করে এবং স্টকে পুঁজি বাঁধা।
পাইপগুলিতে যোগদানের জন্য পৃথক ফিটিং ব্যবহার করা সংযোগ পয়েন্টের সংখ্যা বৃদ্ধি করে, প্রতিটি সম্ভাব্য ফুটো হওয়ার ঝুঁকি তৈরি করে। এই সমন্বিত যৌগিক কাঠামো একটি একক নোডে সংযোগ সম্পূর্ণ করে, যার ফলে দীর্ঘমেয়াদী অপারেশন এবং রক্ষণাবেক্ষণের সময় কম জয়েন্ট এবং ফুটো হওয়ার ঝুঁকি কম হয়।
স্ট্যান্ডার্ড প্রেস-ফিট ফিটিং ভবিষ্যতে রক্ষণাবেক্ষণের জন্য পাইপ কাটার প্রয়োজন হয়, যার ফলে উপাদান নষ্ট হয়, যখন স্ট্যান্ডার্ড পুশ-ফিট ফিটিং দীর্ঘমেয়াদী উচ্চ-চাপের পরিস্থিতিতে ঢিলা হয়ে যাওয়ার ঝুঁকিতে থাকে। এই পণ্যটিতে স্থায়ী স্থিতিশীলতার জন্য একটি প্রেস-ফিট প্রধান সংযোগ এবং অ-ধ্বংসাত্মক বিচ্ছিন্নকরণের জন্য একটি পুশ-ফিট শাখা সংযোগ রয়েছে, যা এটিকে রেট্রোফিট প্রকল্পের জন্য আদর্শ করে তোলে।
দুটি পৃথক ধরণের ফিটিং ইনস্টল করার জন্য দুটি স্বতন্ত্র ওয়ার্কফ্লো এবং জটিল পদ্ধতির প্রয়োজন। এই যৌগিক ফিটিং একটি একক সমাবেশ ধাপে সংযোগটি সম্পূর্ণ করে, নির্মাণকে সরল করে এবং বৃহৎ-স্কেল প্রকল্পগুলির জন্য শ্রমঘন্টা উল্লেখযোগ্যভাবে হ্রাস করে।
ইনস্টলেশনের জন্য কোন গরম কাজ (ঢালাই) বা সিল্যান্ট/PTFE টেপের প্রয়োজন নেই। এটি নিরোধক বা আলংকারিক উপকরণ জ্বালানো স্ফুলিঙ্গের কারণে সৃষ্ট অগ্নি বিপদকে সম্পূর্ণরূপে দূর করে, যা বদ্ধ সিলিং স্পেস এবং সমাপ্ত অভ্যন্তরীণ অংশে নিরাপদ অপারেশনের অনুমতি দেয়।
প্রেস-ফিট এন্ডের জন্য একটি ডেডিকেটেড টুল ব্যবহার করে শুধুমাত্র একটি একক কম্প্রেশনের প্রয়োজন হয়, যখন পুশ-ফিট এন্ডটি সন্নিবেশের পর স্বয়ংক্রিয়ভাবে লক হয়ে যায় এবং পাইপটি বের করার জন্য একটি ক্লিপ টিপে রিলিজ হয়। একজন একক ব্যক্তি সমাবেশটি সম্পূর্ণ করতে পারে, প্রতি পয়েন্টে ইনস্টলেশনের সময় ব্যাপকভাবে হ্রাস করে।
একটি একক ফিটিং স্থায়ী স্থিরকরণ এবং দ্রুত-মুক্তির প্রয়োজনীয়তা উভয়ই পূরণ করে, সাইটে একাধিক ধরণের ফিটিং এবং সহায়ক উপকরণ পরিবহনের প্রয়োজনীয়তা দূর করে এবং উপাদান সংরক্ষণ এবং পুনরুদ্ধার সহজ করে।
স্থায়ী প্রেস-ফিট সংযোগগুলি লুকানো প্রধান লাইনগুলির জন্য ব্যবহৃত হয়, যখন পুশ-ফিট সংযোগগুলি পর্যায়ক্রমিক রক্ষণাবেক্ষণের (যেমন ওয়াটার হিটার এবং ফিল্টার) প্রয়োজনীয় সরঞ্জামগুলি পরিবেশন করার জন্য শাখাগুলির জন্য ব্যবহৃত হয়, যা পাইপ কাটা ছাড়াই সরঞ্জাম অপসারণের অনুমতি দেয়।
প্রেস-ফিট সংযোগগুলি একটি সুরক্ষিত সীলমোহর নিশ্চিত করার জন্য প্রধান হিটিং লাইনগুলির জন্য ব্যবহৃত হয়, যখন পুশ-ফিট সংযোগগুলি বহুগুণে উর্ধ্বমুখী রক্ষণাবেক্ষণ শাখাগুলির জন্য নির্বাচন করা হয়। এটি এমবেডেড পাইপিংয়ের ক্ষতি না করে সিস্টেম ফ্লাশিং বা পরিষ্কার করার সময় দ্রুত বিচ্ছিন্ন করার অনুমতি দেয়।
অফিস বিল্ডিং এবং শপিং মলে মিশ্র-সিস্টেম রেট্রোফিট (পুরাতন এবং নতুন পাইপিংয়ের সমন্বয়) জন্য উপযুক্ত; প্রধান লাইনগুলি স্থায়ী প্রেস-ফিট সংযোগের মাধ্যমে সুরক্ষিত করা হয়, যখন অস্থায়ী চাপ পরীক্ষার পয়েন্ট এবং ভবিষ্যতের পরিবর্তন অ্যাক্সেস পয়েন্টগুলি দ্রুত-সংযুক্ত কাঠামো ব্যবহার করে, জটিল পাইপিং লেআউটগুলিকে মিটমাট করে।
কারখানা পরিষ্কার-জল সঞ্চালন এবং কম চাপের তরল লাইনের জন্য ডিজাইন করা হয়েছে; স্থির সরঞ্জামের লাইনগুলি প্রেস-ফিটিংয়ের মাধ্যমে সুরক্ষিত করা হয়, যখন অস্থায়ী সংযোগ এবং সরঞ্জাম রক্ষণাবেক্ষণ শাখাগুলি দ্রুত-সংযুক্ত প্রান্ত ব্যবহার করে, যা পাইপিং উপাদানের ক্ষতি না করে সহজে সমাবেশ এবং বিচ্ছিন্ন করার অনুমতি দেয়।
পিতলের বিলেট, স্টেইনলেস স্টীল লকিং রিং এবং EPDM সিলিং রিংগুলির রাসায়নিক সংমিশ্রণ স্ক্রীনিং এবং সল্ট-স্প্রে ক্ষয়/স্থায়িত্ব পরীক্ষা করা হয় উত্পাদনের আগে, নিম্নমানের উপাদানগুলি তাড়াতাড়ি নির্মূল করা নিশ্চিত করে।
ক্রমাগত মাত্রিক স্পট-চেক প্রেস-ফিট খাঁজ এবং দ্রুত সংযোগ লকিং দাঁত সঞ্চালিত হয়; মেশিনিং সহনশীলতার কঠোর নিয়ন্ত্রণ উভয় প্রান্তে সংযোগ কাঠামোর জন্য অভিন্ন বৈশিষ্ট্য নিশ্চিত করে।
ব্রাস কম্বাইন্ড প্রেস-ফিট এবং কুইক কানেক্ট জয়েন্টটি প্রেস-ফিট এবং দ্রুত-সংযোগ পোর্টগুলির জন্য পৃথক বায়ুরোধী/লিকেজ পরীক্ষা করে, সাথে পুল-আউট প্রতিরোধ এবং বার্ধক্য পরীক্ষা, সংযোগের স্থিতিশীলতা যাচাই করার জন্য দীর্ঘমেয়াদী কম্পন এবং জলের চাপের ওঠানামার অনুকরণ করে।
কাঁচামাল পরিদর্শন রেকর্ড, সমাপ্ত পণ্যের বায়ুরোধীতা এবং পুল-আউট পরীক্ষার লগ, এবং উত্পাদন ব্যাচ নম্বরগুলি প্রতিটি ব্যাচের জন্য বজায় রাখা হয়, যা বৃহৎ-স্কেল ইঞ্জিনিয়ারিং অর্ডারগুলির জন্য পূর্ণ-জীবনচক্রের গুণমানের সন্ধানযোগ্যতা সক্ষম করে।
গার্হস্থ্য প্রকল্প পরিদর্শন এবং বিদেশী কাস্টমস ক্লিয়ারেন্সের জন্য সমস্ত নিয়ন্ত্রক প্রয়োজনীয়তা পূরণ করে উপাদান পরিদর্শন প্রতিবেদন, কারখানার বায়ুরোধীতা এবং পুল-আউট পরীক্ষার ডেটা শীট, লবণ-স্প্রে জারা পরীক্ষার রিপোর্ট এবং উত্সের সরকারী শংসাপত্রের বিধান।
টেকনিক্যাল টিম ধাপে ধাপে ইনস্টলেশন টিউটোরিয়াল সরবরাহ করে যার মধ্যে প্রেস-ফিট সরঞ্জামগুলির জন্য অপারেশনাল প্রোটোকল এবং দ্রুত-সংযুক্ত সমাবেশ/বিচ্ছিন্নকরণের মূল পয়েন্টগুলি অন্তর্ভুক্ত রয়েছে, অ্যাসেম্বলি ত্রুটির কারণে আলগা লকিং মেকানিজম বা সিল ফুটো হওয়ার মতো সমস্যাগুলি সক্রিয়ভাবে প্রতিরোধ করে৷
কর্মক্ষম সমস্যাগুলির সমাধান করার জন্য কাজের সময়গুলিতে অবিলম্বে মানসম্মত পরিদর্শন পরিকল্পনা এবং সংশ্লিষ্ট সমাধানগুলি প্রদান করুন - যেমন পাইপ ফিটিং অমিল, লক করা দাঁত, বা সিল ফুটো হওয়া - যার ফলে নির্মাণের অগ্রগতিতে বাধাগুলি দ্রুত সমাধান করা হয়৷
